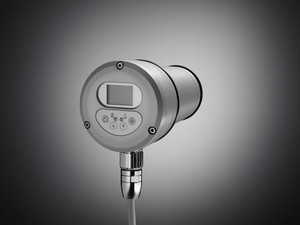

火焰检测器F300K火焰组网监控
 |
|
|
标准：IEC61508 1-7 ，安全认证:SIL3 |
|
|
自适应功能 |
|
|
菜单式操作，图形化显示 |
|
|
2个操作级别；普通型和专业型 |
|
|
7个数字化火焰频率设定范围 |
|
|
10～210Hz频率范围可选 |
|
|
3个预设操作模式 |
|
|
技术数据：
|
电源： |
24 VDC ± 20%, ≤ 3.5 W |
|
允许开关量电压： |
max. 50 V DC min. 6 V AC/DC |
|
允许开关量电流： |
max. 0,5 A min. 1,0 mA（无电势） |
|
频率范围： |
10/.../110...210 Hz（标准版中 7个可选范围） |
|
安全时间： |
t≤1秒（标准型）； t ≤ 1, 2, 3, 4, 5 sek. (可选) |
|
运行方式： |
连续运行 |
|
防护等级： |
IP66/IP67 NEMA 4X |
|
使用温度： |
-40 °C ... + 85 °C； < - 30 或 > +75°C 需要相应配件 |
|
尺寸（HxT）： |
99x195,5 mm |
|
净重： |
1,05 kg (铝) 3,6 kg (不锈钢) |
|
认证：
|
EC Type Examination Certificate according to 2014/68/EU (Pressure Equipment Directive)
SIL 3 Confirmation
CE Declaration of Conformity
-
2014/35/EU (Low Voltage Directive)
-
2014/30/EU (EMC Directive)
-
2014/68/EU (Pressure Equipment Directive Cat. 4 module B+D)
-
2009/142/EC (Gas Appliance Directive)
Available with Class I, Division 2, Group A, B, C, D, Hazardous Locations
|
|
|
火焰检测器F300K组网监控：
整个 FSB 导线长度超过 80 m 时，需要使用一个中继器。使用中继器可将导线长度延长一倍。使用多个中 继器时可以通过总线系统连接多达 32 个火焰检测 器，导线长度可达数百米。

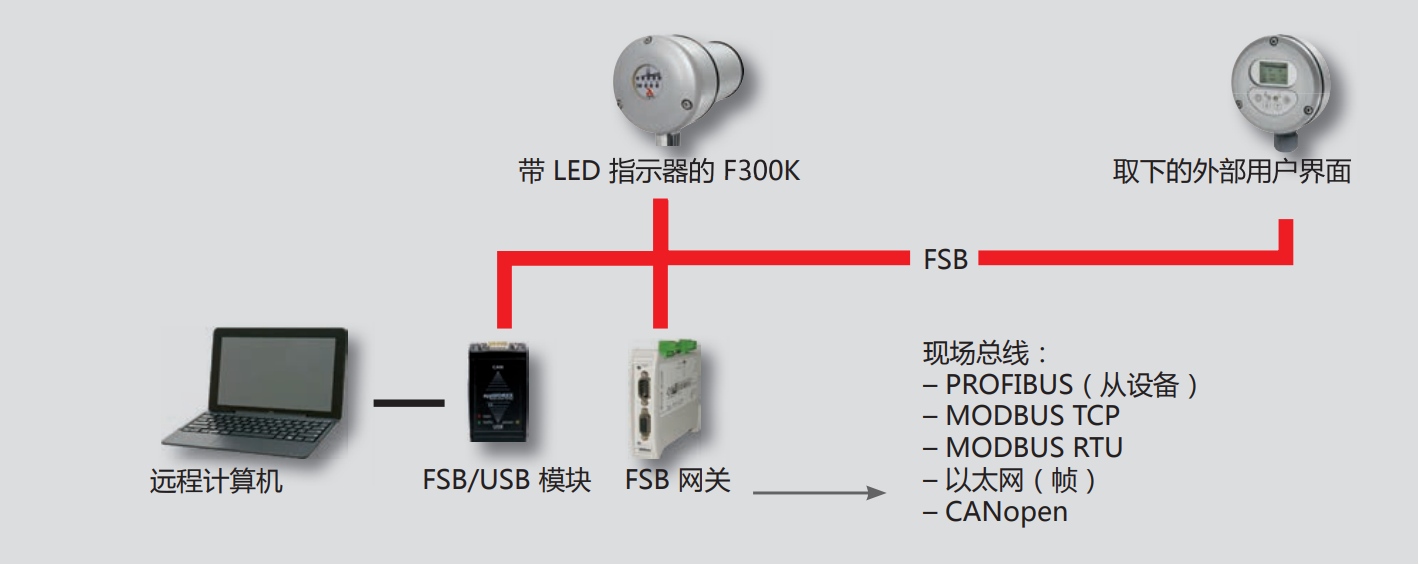

与一个F300K联网

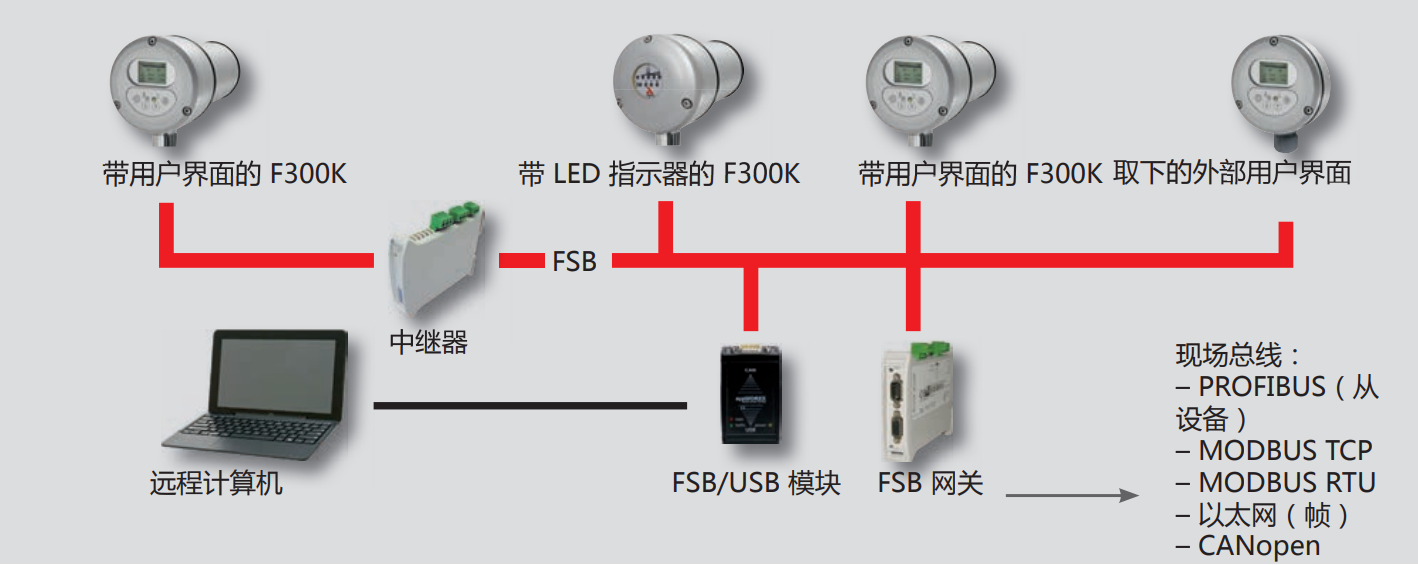

与多个F300K联网
|
|
选项：
|
型 号
|
光波范围
|
适应范围
|
|
F300K UV-4
|
215 ～ 360 nm
|
燃油，燃气，燃煤等(不可燃灰尘对紫外线的隔离较少时) |
|
F300K IR-2 |
850 ～ 1700 nm |
燃烧室监控 |
|
F300K IR-3
|
1000 ～ 1700 nm
|
具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气
|
|
F300K IR-4 |
1000 ～ 2200 nm |
具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气 |
|
F300K UVIR-1 |
215 ～ 360 nm
850 ～ 1700 nm
|
紫外线：燃油，燃气，特殊气体，例如炼油气和高炉煤气
红外线：具有大流量循环烟气的燃油，燃气，木材，燃煤，灰尘燃烧系统；无紫外波的黄色废气以及通过水蒸气或灰尘隔离了紫外线部分的黄色废气
|
|
|
