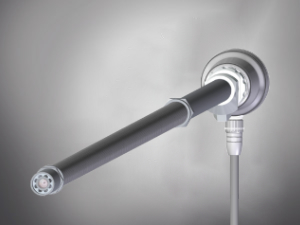

一体式火焰探测器F200K/F300K 光纤版
 |
|
|
适用于火焰检测视角受限的锅炉系统 |
|
|
适用于火焰探测器正常范围内的高温，最高可达350°C |
|
|
F300K-FO, F300K-FO Ex-II |
|
|
F200K-FO, F200K-FO Ex-II |
|
|
技术数据：
|
技术数据 |
F200K UV6 光纤版
|
F300K 光纤版 |
|
光谱范围 |
UV (220 … 360 nm) |
F300K UV-4.6 (215 … 360 nm)
F300K UVIR-1 UV (215 … 360 nm)/IR (1000 … 1700 nm) |
|
防护等级 |
IP67, (F200K 标准/ExII) |
IP67, (F300K 标准/ExII) |
|
允许的运行温度范围 |
-40 °C ... +75 °C |
-40 °C ... +85 °C |
|
可选长度 |
最小1.5m至10m(每0.5m为一个延伸段) |
最小1.5m至10m(每0.5m为一个延伸段) |
|
外管材质 |
刚性外管:
不锈钢 1.4301
FV30-FO 支架: 耐腐铝 EN AW-6082
光纤适配器: POM 黑
柔性外管:
不锈钢 1.4404
不锈钢编织: 1.4301
螺纹连接:
不锈钢 1.4541 |
刚性外管:
不锈钢 1.4301
FV30-FO 支架: 耐腐铝 EN AW-6082
光纤适配器: POM 黑
柔性外管:
不锈钢 1.4404
不锈钢编织: 1.4301
螺纹连接:
不锈钢 1.4541 |
|
最小弯曲半径（只适用柔性管部分） |
250mm |
250mm |
|
冷却风连接尺寸 |
G ½“ |
G ½“ |
|
吹扫冷却风 |
无油无尘冷却风/压缩空气 |
无油无尘冷却风/压缩空气 |
|
重量 |
约2 kg + 1 kg/m |
约2 kg + 1 kg/m |
|
视角 |
6° |
6° |
|
|
用途：
光纤选件是专为LAMTEC F200K和F300K紧凑型火焰监测器设计的光纤束。该装置适用于燃烧器安装场景中：火焰直接观测视线不良或无法观测或工艺温度过高导致火焰监测器无法就地安装的情况。
光纤束始终通过冷却空气进行持续冷却；工艺侧最高允许操作温度T max为350℃。光纤束本体设计最高耐受200℃（恒定温度）。
下列光纤版火焰监测器适用于不同应用场景：
-
F200K-FO, F200K-FO Ex-II
-
F300K-FO, F300K-FO Ex-II
F200K Ex-I型号无法使用光纤版本。
|
|
|
|
