组合探针 KS1D
 |
|
|
|
|
|
经过认证的测量原理 |
|
|
|
|
|
显示为一氧化碳的等价物（COe） |
|
|
燃烧效率的测量和燃油燃气燃烧的优化 |
|
|
技术数据：
|
测量范围： |
0...18%Vol. O2 - with limitations 0...21 Vol.% O2
COe: 0...10.000 ppm COe |
|
测量误差： |
O2: ±5%（示指） – 小于等于 ± 0,3%（全量程）
COe:±25%（示指） –小于等于 ± 10 ppm
校准后0～100ppm范围内测量，CO参考测量值：≤10ppm |
|
排烟温度： |
≤300°C (Article-No. 656R2000)
≤450°C (Article-No. 656R2010 / 656R2012) |
|
使用温度： |
探头外壳：≤400℃
电缆套管：≤200℃
连接电缆：≤150℃ |
|
响应时间T60：
|
O2，≤10秒
COe ≤2 秒 |
|
适用燃料： |
无残留物的、气态烃、轻油、褐煤/黑煤 |
|
使用寿命： |
≥2年（燃油/燃气情况下） |
|
探头输出电压： |
0,01...21 Vol.% O2: 800...-30mV (O2-electrode) <-> 0...21Vol.% O2 0...10.000 ppm: -30...800mV (CO/H2-electrode) <-> 0...10.000ppm CO |
|
探头内部电阻RI：20℃空气中，20W输出（新探头） |
15...30 Ohm O2 - electrode 1
15...30 Ohm CO/H2 - electrode 2 |
|
常温下热输出： |
18...25 W - 根据不同的探头类型 |
|
加热器与探头连接器之间的电阻： |
> 30 MOhm |
|
电源： |
at connector (D/C- A/C voltage)
at PH 18 VA -> 11,4 V
at PH 20 VA -> 12,34 V
at PH 25 VA -> 14,8 V
|
|
加热输出（Tgas=350℃）： |
appr. 18 W |
|
加热电流（PH 20 VA）： |
appr. 1,6 A
appr. 5A shortly at heating-up
PTC-characteristique |
|
|
用途：

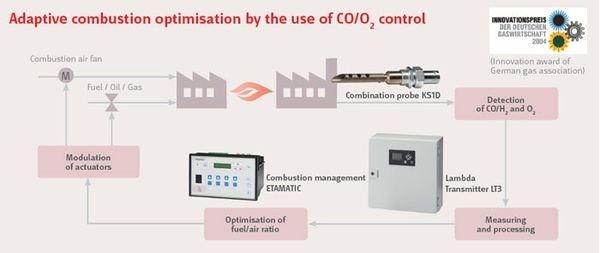

组合探头KS1D在单独氧气含量不能充分显示燃烧状态或者需要一个快速响应的情况下使用，例如：过氧燃烧和多台燃烧机同时运行等情况。它也可以作为炉窑气体成分分析，使用温度可达1400℃。
KS1D适用于各种燃气、木柴和碳尘的燃烧、垃圾焚烧、炉窑和火葬场等。
|
|
选项：
|
型 号
|
烟气温度
|
使用范围
|
附注
|
|
KS1D
Type: 656 R 2000
|
|
无残留的、气体芳烃、轻油、煤炭等
|
净重：560g
电气连接：特氟龙电缆（5芯）,连锁连接器,2米电缆 |
|
KS1D
Type: 656 R 2010
|
< 450℃（连续排烟温度）
|
无残留的、气体芳烃、轻油、煤炭等
|
净重：320g
电气连接：特氟龙电缆（5芯）,连锁连接器,2米电缆 |
|
|
|
|
