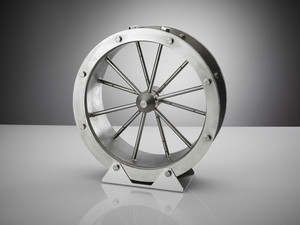

差压式气体流量计

	适用于管道中气体介质的体积测量，特别是燃烧用的燃烧空气的体积测量
	与传统技术相比，压差损失最小
	用于层流的入口和出口拉伸长度较短，不需要长风管
	不锈钢材质
	基础型温度范围可达400 °C
	在清洁空气应用方面免维护
	矩形和圆形版均可选择
	积灰严重应用的清洗功能（可选配）
	可连接至脉冲管式差压变送器或根据客户定制

技术数据：

差压式网栅流量计是按客户要求制作，因此，技术数据只能大概表示。在有具体报价的情况下，会提供一个详细的数据表

材质：	不锈钢 1.4404（其它材质可根据需求定制）
气动连接：	切割环连接SV12（其它连接可根据需求定制）
安装类型：	法兰连接焊接 „Jacobrohr“紧固连接
适用温度范围：	+5°C...+400°C（其它温度范围可以根据需求定制）
测量介质：	非腐蚀，非爆炸的常见气体介质
系统压力：	-0,5...+0,5 bar
重复精度：	通常重复精度≤ 测量值的+/- 1%
测量精度：	经过测试装置标定的网栅流量计精度≤ 测量值的+/- 1% 经过计算的网栅流量计精度≤ 测量值的+/- 5% 局部标定的网栅流量计精度≤ 测量值的+/- 2%

用途：

网栅流量计原理是基于伯努利理论，即忽略摩擦力流体的总动能守恒，即动、静压之和。滞止压力栅格覆盖了部分风管面积，从而增加了参考流速和静压关系，这种压力是在特殊位置的开口上测量的。采用这种方法测得的风管流压差比风管流压差高2 ~ 3倍，风管流压差在3 ~ 40 m/s之间。

平行可调整管(末端封闭)在穿过烟气区域组建成一个放散网格与流轴成直角。用有些管道的开口来读取总压力，其他管道则取参考压力。这两种压力分别流入不同的求和管和分离的连接头。这两个值的压差定义了变送器输出信号。

选项：
