火焰信号放大器F152

F152火焰信号放大器与Lamtec的火焰传感器FFS07或FFS08配套使用,F152的性能特点如下:

模块化,DIN导轨安装方式
带电子式自检功能的双通路系统
10...200Hz数码式火焰频率评级
LED状态指示
测量值0...20mA输出
紫外和红外火焰检测
SIL2认证(基于DIN EN 61508-2)





技术数据:

电源电压: 230V AC +10%, -15%,
115V AC +10%, -15%, 按照用户要求提供
火焰状态与输出: 指示灯切换,及无源触点切换
火焰频率: 10...200Hz
安全时间(操作): t≤1秒(标准)
工作模式: 连续式运行
防护等级: IP20
工作温度: -10°C ... +60°C
外型尺寸: 114x120x45 (DxHxW)
重量: 0.5 kg

认证(与FFS07

或FFS08配套使用):

EG-Baumusterprüfung (Modul B)?nach DGR 97/23/EG

EG-Baumusterprüfbescheinigung GGR 2009/142/EG

Best?tigung nach EN 298, EN 61508-2

Baumusterprüfbescheinigung Ex Zone 2




说明:

F152是一个模块化导轨安装方式的火焰信号发达单元,与火焰传感器FFSO7或FFS08配套使用,是一个无需复杂的滤波设置的光学监控的安全设备(对燃烧火焰)。F152具有自我安全检测的双通路检测通道,标准的电源供电,数字式火焰频率评级和LED火焰状态指示,同时还有一路0...20mA测量值输出。

火焰传感器FFS07或FFS08可以根据用户的需要来配备红外或紫外的感光器,该系统适用于没有高要求选择性检测的单燃料或者多燃料的炉膛火焰,适用的燃料为:燃油、燃气、生物气体、粉尘或工艺气体等。

F152与FFSO7/FFS08组成的检测系统通过了SIL2认证(IEC61508的第2部分),该系统符合DIN EN 298 和DIN EN 746-2标准,以及压力设备指令(97/23/EG) 和 燃气用具指令(2009/142/EG)。此外,FFS07也有防爆认证。



传感器选项:

型 号
光波范围
适应燃料范围

FFS07/08 UV-1

260 ~ 400 nm

燃油,燃气

FFS07/08 UV-4

215 ~ 360 nm

燃油,燃气,(炼油厂特殊气体或高炉气体)
FFS07/08 IR-1 1000 ~ 2500 nm 燃油,燃气,高辐射的循环烟气,无紫外线的黄色废气

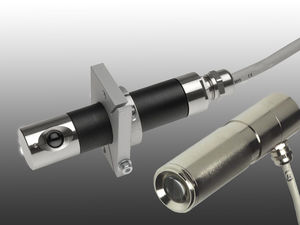

火焰传感器 FFS07 / FFS08

LAMTEC火焰传感器(FFS07,FFS08)为辐射的不同光谱范围以及不同的燃料类型而设计开发的,与F152配套使用。

适合户外使用(FFS07/FFS08)
适用于防爆区域(FFS07有隔爆型和增安型结构)
红外或紫外可选
DIN EN 61508 第2部分 – SIL 2



技术数据:

灵敏度输出: > 10 mV AC (FFS07, FFS08 IR)
输出参数(通道A+B)频率: Max. >70 Hz
Min. < 7 Hz
防护等级: DIN EN 60529:2000, IP67
环境温度: IR: -20 … +60 °C
相对湿度: 0% … 95% 无凝露
重量: 0,4 kg
磨损件:
安全完整性等级: DIN EN 61508 第2部分 – SIL 2
